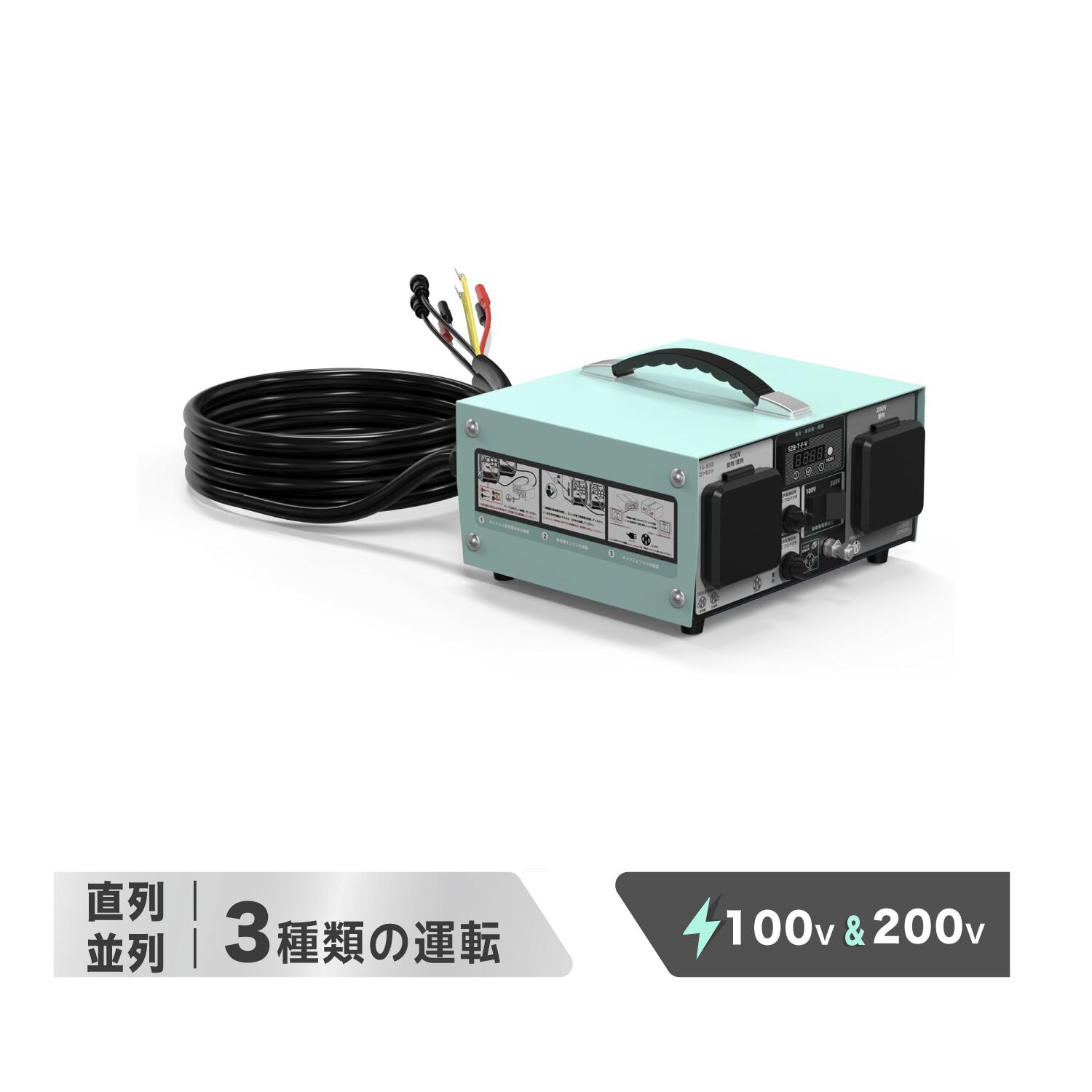

【1台で3種類の直列・並列運転に対応】 用途に合わせて、以下の3種類の接続方式を選択できます。 ① 100V並列運転 100Vを維持したまま、2台の発電機を組み合わせて出力容量を拡張。 ② 100V直列運転 100V発電機2台を直列接続し、200V出力を構成。 ③ 200V並列運転 200V出力対応発電機2台を並列接続し、200Vのまま出力容量を拡張。
【100V並列運転｜最大6000W・100V直列運転で200V出力】 100V並列運転では、2台の対応発電機を並列接続することで、出力電圧100Vを維持したまま利用可能な電源容量を拡張できます。 説明書上の出力目安は、 2台の発電機の定格出力合計 × 約0.9 です。 接続ボックス側の最大定格出力は6000W。 100V機器を使用しながら、1台では不足しやすい電源容量を補いたい場合に適しています。100V並列時には、指定された隣接端子側から出力します。 本製品ならではの特徴が、100V発電機2台の直列接続による200V出力です。 対応する100Vインバーター発電機2台を直列接続することで、 100V ＋ 100V → 200V の電源構成が可能になります。 説明書上の出力目安は、 2台の発電機の定格出力合計 × 約0.8 で、接続ボックス側の最大定格出力は7000Wです。 200V電源を必要とする設備や作業機器を使用したい場合に、対応発電機2台を活用して200V電源を構成できます。
【200V並列運転｜最大9000W・50A】 200V出力に対応した発電機2台を並列接続することで、200Vを維持したまま出力容量を拡張できます。 説明書上の出力目安は、 2台の発電機の定格出力合計 × 約0.9 です。 接続ボックス側では、 最大出力：9000W 最大電流：50A に対応しています。 200Vの高出力電源を必要とする業務設備、農業設備、工事現場などに適したモードです。
【前面・背面の切替スイッチでモード選択】 前面には100V／200V切替スイッチ、背面には100V用の直列／並列切替スイッチを搭載。 使用したい電圧・接続方式に合わせて設定できます。 100V並列 前面を100V側に設定し、背面を並列へ。 100V直列→200V 前面を100V直列側に設定し、背面を直列へ。 200V並列 前面を200V並列側へ設定。 なお、背面の直列／並列切替スイッチは100V運転時専用で、200V並列運転では使用しません。

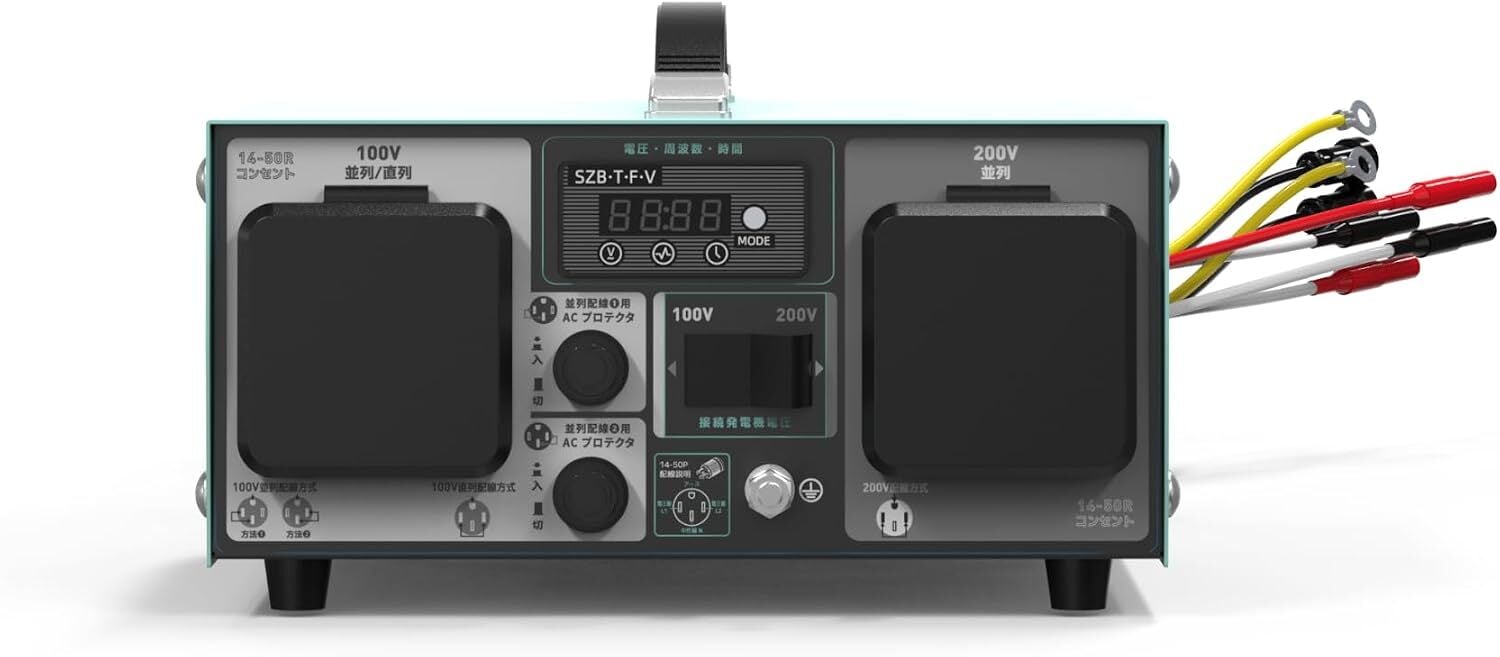

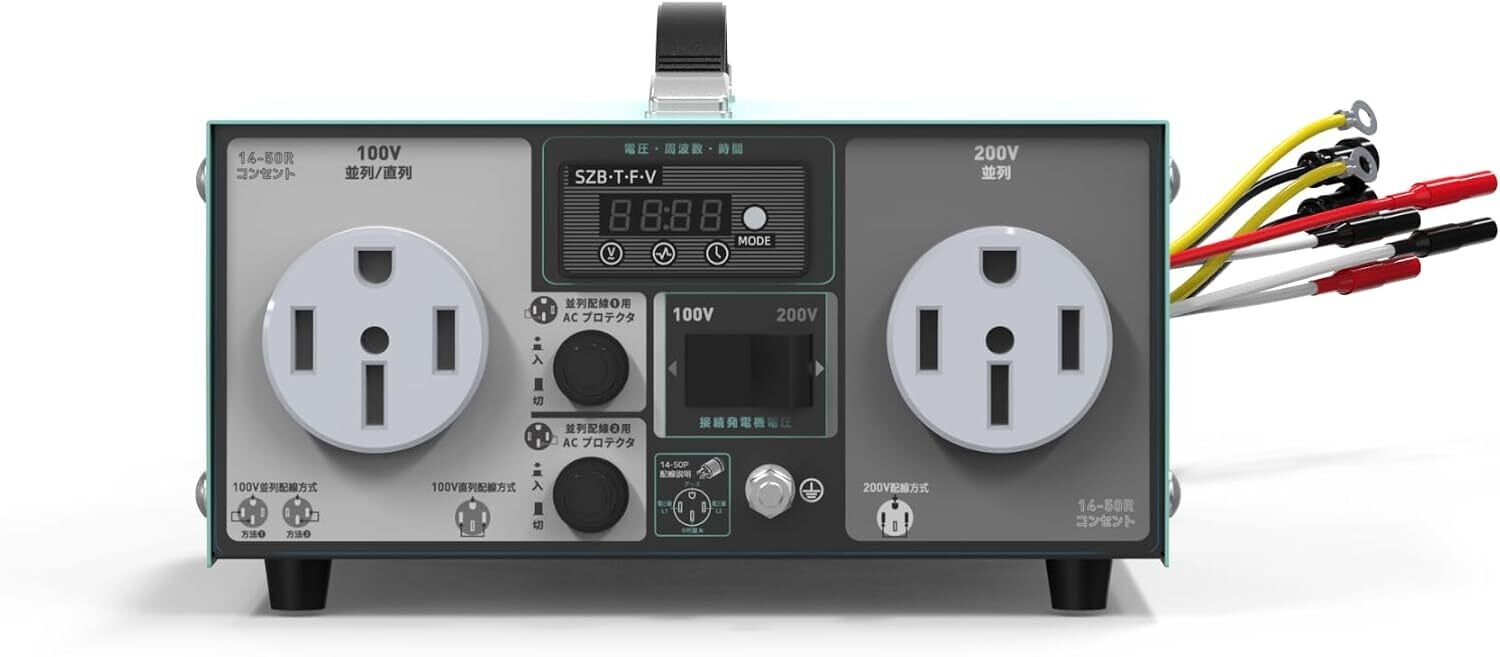

【50A対応四極出力コンセント×2・3in1デジタルメーター搭載】 操作パネルには、50A対応の四極出力コンセントを2口搭載。 使用する運転モードに応じて、指定されたコンセントおよび端子から出力する構造です。 高出力を扱う接続ボックスとして、一般的な小容量並列ケーブルよりも本格的な電源構成に対応します。本体前面には3in1デジタルメーターを搭載。 2台の発電機を直列・並列接続して使用する際の出力状態を確認しやすくしています。 単なる接続ケーブルではなく、接続・切替・出力確認を1台にまとめた電源管理ボックスとして設計されています。操作パネル図にも3in1表示器が明記されています。 ※アップロードされた現行資料では、3項目それぞれの表示内容までは明記されていません。商品ページで「電圧・周波数・電流」等を具体的に掲載する場合は、最終仕様確認後の記載を推奨します。
【過電流保護機能を搭載・色分けされた接続端子で分かりやすい】 本体には過電流保護機構を搭載。 接続負荷が許容範囲を超えた際に保護機能が作動し、接続ボックス、発電機、接続機器への過大な負荷を抑えます。 説明書でも、過負荷時には保護装置が作動すること、長時間の過負荷運転は発電機の寿命を縮める可能性があることが明記されています。 接続する機器については、定格消費電力だけでなく始動時の突入電力・起動電力も確認してください。
【アース接続対応】 本体にはアース端子・アースボルトを装備。 発電機側の接地端子と接続ボックスを適切に接地して使用できる構造です。 高出力の100V・200V電源を取り扱う製品として、安全性を考慮した接地構造を備えています。説明書の接続手順でも発電機と本体の接地が指定されています。
